ユーインメソッドによるスピーカー改造について

スピーカーユニットの改造

スピーカーエンクロージャー(箱)の改造

スピーカーネットワーク、内部配線、スピーカー端子の改造

改造料金について

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

スピーカーユニットの改造

改造できるスピーカーユニット、できないスピーカーユニット

スピーカーユニットで改造できるのは、コーンタイプのスピーカーユニットです。低音用のウーハー、中、高音用のスコーカーやツィーターに 幅広く採用されています。

コーン紙が破れていたり、へこんでいる物でも 修理して改造できます。また、センターキャップがへこんでいたり 無くなっていても 修理して改造可能です。コーン紙のエッジが 破れたり穴が開いていても 張り替えてしまうので問題ありません。

ポリプロピレン、クロスカーボンなどの カーボン系のコーン紙のスピーカーも、音質を高めることができます。また、割れている場合も 修理して 改造することが出来ます。

ただし、直径5cm以下の小さい物や、ボイスコイルが断線していたり 損傷している物は 改造できません。

改造後のスピーカーユニットの外観

改造により コーン紙の表面は その上に新たに塗装をするので 前と全く違った色になります。お客様の ご希望の色にすることが可能です。また、金属のフレーム部分も コーン紙と同じ塗装にすることもできます。

エッジ部は セーム革になり、薄いクリーム色になります。

スピーカーユニットの大きさによる改造方法の違い(改造価格の差)

15センチユニットを境に、それより大きいものは エッジにロール(ふくらみ)をつけるように 複数の革のパーツを組み合わせて張る 多重張りを行い、それ15センチ以下の物は ロールをつけない 1枚の革で張る太鼓張りを行います。その為、改造価格に差が付きます。太鼓張りの方が簡単ですので 改造価格は安くなります。

スピーカーユニットの改造の内容

スピーカーユニットの改造は 下に現している3つの要因に対する対策になります。

1)コーン紙の強度を増加させて、出音の時にコーン紙が歪まない用にする。

コーン紙に 軽くて強いリブを装着してコーン紙の強度を上げます。リブの形 大きさ 装着位置 装着数などにより効果が大きく変わります。改造するスピーカーユニットに合わせて最適な装着方法で施工いたします。
それから、紙のコーン紙の場合は、塗料を含侵させて強度を上げます。塗料の種類 塗り方 回数などで効果に大きな差がつきます。
こちらも、改造するスピーカーユニットに合わせて最適な塗装方法を選び施工いたします。

また、日本古来の伝統工芸である本漆は、コーン紙に塗ると非常に効果的です。本漆の塗師に特別に依頼して加工いたします。

2)コーン紙が音楽信号通りに動くのを妨げる制動力を調整する。

大きくコーン紙に 制動力をかけている スピーカーエッジを、セーム革に変更します。15cmより大きいユニットは、セーム革を分割張りすることにより ロール(ふくらみ)を付けて、 コーン紙が 大振幅の音楽信号に 対応できるようにいたします。分割張りをすると、制動力を 部分的に細かく微調整することが可能になります。

さらに、ダンパーの制動力を調整します。ダンパーの調整は、コーン紙とコイルの重量を支えているので、調整を失敗するとコイルタッチを起こしてしまい 異音の発生原因となります。この調整には遊音工房が開発した 非常に高度な調整技術が必要です。

3)コーン紙を動かしている磁石の磁力を強化する。

強力なネオジウム磁石を、ユニット裏側の 最適な場所に装着します。最適な場所に、適量のネオジウム磁石を 装着する必要があります。失敗すると ユニット本体の磁石の磁力を 弱めたり、音質向上効果が 表れなかったりします。また、追加するネオジウム磁石は、非常に強力なので、取り扱いになれていないと 大変危険です。


これらの内容の改造を、それぞれのスピーカーユニットの 持っている能力に合わせて最も効果が出るように施工すると 音質が向上します。その為、改造は 必ずペアのスピーカーユニットの両方に対して 同時に 同じ内容の改造を行う必要があります。

ページトップへ

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

スピーカーエンクロージャー(箱)の改造



スピーカーエンクロージャー内貼り

市販のスピーカーエンクロージャーの内部は、吸音材が入ってはいるものの 普通は内壁面は堅い板がむき出しです。この堅い壁面で 音が反射し合い、反響音となって 汚い箱鳴き現象の原因となっています。この汚れた音を抑える対策として、エンクロージャーの内側全面に、丁寧に 反射防止のクロスを張る改造が有効です。そうすれば落ち着いた澄んだ音に変わります。

バスレフダクトの追加、調整

ユーインメソッドによるスピーカーユニットの改造により コーン紙が音楽信号通りに より正確に動き始めると、密閉型のスピーカーでは ユニット裏面の空気の圧力がバネとなり、 コーン紙の動きに制動をかけているのが 良く感じられるようになります。特に、中低域での影響が大きく、音が 躍動感の乏しい おとなしい感じに聴こえます。これを防ぐには ユニット背面の、ユニットにできるだけ近い位置に、ダクト口を設けた バスレフダクトを付けて背圧の上昇を防ぐのが一番良い方法です。

バスレフの音は汚いと思われている方は かなり多いと思われますが、それは コーン紙が柔らかくて歪んだ音を出している スピーカーユニットから出てくる音を バスレフポートを通して聴いているためです。コーン紙が強化された改造スピーカーユニットの バスレフポートを通して出てくる低音は 非常に綺麗です。

密閉型のエンクロージャーは、ユーインメソッドによるスピーカーユニットの改造と同時に、バスレフポートを追加することを強くお勧めします。また、バスレフ型のスピーカーも スピーカーユニットの改造時に バスレフポートの形状が最適かどうか確認して、必要であれば調整改造をした方が より改造効果を引き出すことが出来ます。

スピーカーエンクロージャーの外装の補修

長年使用されたスピーカーは それなりに外部に傷が入っています。大きな傷から小さな傷まで 目立たない様に補修すると 気持ちよく音楽を楽しむことが出来るようになります。

スピーカーエンクロージャーの材質により補修の仕方は変わりますが、目立たない様にすることができます。また、日光の為に、全体に白けた様になっている場合でも補修できます。

また、コーン紙と同様に、本漆をエンクロージャーの表面にかけることもできます。別途お見積もりいたします。

スピーカー前面のクロス(サランネット)の張替

スピーカー前面のクロスの汚れや破れは大変気になるものです。汚れはかなり落とすことが出来ます。破れている場合は張り替えることが出来ます。

ページトップへ

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

スピーカーネットワーク、内部配線、入力端子の改造

スピーカーネットワークの制作

ユーインメソッドによる改造をしたスピーカーユニットは、コーン紙の重量が増すので少し能率が下がりますが、帯域は大きく広がります。その為に、オリジナルのスピーカーネットワークを使用する場合は 抵抗を加えて 能率の調整が必要になります。

また、改造スピーカーの帯域が広がると、ネットワーク自体も、より音の良い 6㏈/octの緩やかな傾きを持ったものに作り替えた方が 改造スピーカーの性能を より引き出すことが出来ます。

ウーハーユニットが、改造の効果が大変良く表れて、ハイエンドが癖なく減衰するような周波数特性が得られると、ネットワークによる ウーハーユニットの高域カットが 必要なくなることがあります。こうなると ウーハーがフルレンジで使えて ネットワークなしになるので、大変良い音でウーハーを鳴らすことが出来ます。それに高音スピーカーは 6㏈/octのカットオフフィルターのみで繋げられることになり、最高の音質のスピーカーが出来上がります。

このような スピーカーユニットの改造に伴う スピーカーネットワークの変更に全て対応いたします。

内部配線の変更

内部配線も、長さは短いですが音に影響を与えます。遊音工房では、技術情報に記している 独自に開発した高性能な 手作りスピーカーケーブルに 内部配線を交換いたします。勿論スピーカー端子との接続は、熟練者が丁寧に半田付けし、スピーカーユニットとの接続も 半田付けで行い、経年劣化が考えられるクリップなどの接点は 全て半田付けに変更いたします。

スピーカー端子の交換

ワンタッチ式のスピーカー端子などの 音質を悪化させる端子は、音の良い良質のスピーカー端子に交換いたします。場合によっては端子のみではなく 台座部分から 製作して取り換えをいたします。

ページトップへ

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

改造料金について

改造料金は下記のようになっています。
色々な場合がありますので詳しくはお問い合わせください。詳細見積もりをさせていただきます。

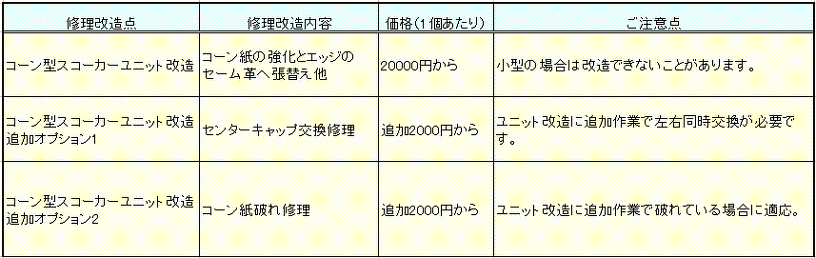

15cm以下の小型ウーハーユニット、スコーカーユニットの改造料金


その他の改造料金は別途お見積もりをいたしますのでご連絡ください。


15cm以上のウーハーユニット、エンクロージャーの改造料金


コーン紙への本漆塗装は、別途お見積もりいたします。

スピーカーユニットの磁力強化料金

追加するネオジウム磁石の大きさと量により変わります。別途お見積もりいたします。スピーカー1個あたり1万円から5万円くらいになります。

スピーカーネットワークの制作料金

ネットワークの内容によって変わります。別途お見積もりいたします。

内部配線、スピーカー端子の交換料金

別途お見積もりいたします。1台当たり1万円から2万円になります。
